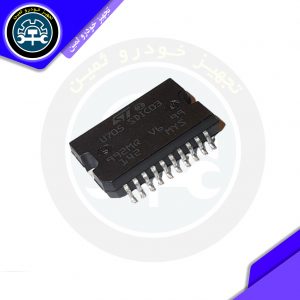

درایور استپر موتور U705 اورجینال

مشخصات محصول

درایور استپر موتور U705 اورجینال از جمله قطعاتی است در بازدهی قدرت موتور می‌تواند نقش داشته باشد. این قطعه حساس را با اطمینان از اصالت کالا از تجهیز خودرو ثمین می‌توانید خریداری کنید.

آی سی درایور استپر موتور U705 اورجینال

استپر موتور، هوای مورد نیاز برای نسبت اختلاط سوخت و هوا تامین می‌کند. به طور کلی وظیفه استپر در موتور تنظیم دور آرام خودرو می‌باشد.

توجه :در حال حاضر فقط ای سی به صورت پک تخفیفی ارائه میشود

پک زیمنس

پک بوش

پک u705

از درایور استپر موتور U705 اورجینال برای به کار انداختن استپر موتور و آی سی درایور به کار گرفته می‌شود. این آی سی ها وظیفه کنترل استپر موتور را بر عهده دارند.

این قطعه یکی از آی سی های پر مصرف در تعمیر مشکلات ایسیو است. درایور استپر U705 زیمنس کنتینتال  تک سوز و دوگانه سوز نصب می‌گردد. دیتاشیت این آی سی برای ۲۰ پایه آن به ترتیب شامل:

آی سی درایور استپر موتور U705 اورجینال

پایه ۱: منفی (gnd)
پایه ۲: ارتباط با استپر پایه ۱ ایسیو
پایه ۳ : ارتباط با استپر ۲ ایسیو
پایه ۴: ولتاژ ۱۲v
پایه ۵: ورودی از پایه ۷۶ میکرو
پایه ۶: ورودی پالس از پایه ۸۰ میکرو
پایه ۷: ارتباط با پایه ۹۰ میکرو
پایه ۸: بدون ارتباط
پایه ۹: بدون ارتباط
پایه ۱۰:منفی (gnd)
پایه ۱۱: منفی (gnd)
پایه ۱۲: بدون ارتباط
پایه ۱۳: بدون ارتباط
پایه ۱۴: ۵ ولت از پایه ۹ رگولاتور
پایه ۱۵: پایه rst متصل به ۱۴۱ میکرو
پایه ۱۶: پایه دیتا به ۷۵ میکرو
پایه ۱۷: ۱۲ ولت از پایه ۶۶ ایسیو
پایه ۱۸: ارتباط با استپر پایه ۶۲ ایسیو
پایه ۱۹: ارتباط با استپر پایه ۶۱ ایسیو
پایه ۲۰: منفی (gnd)

این محصول تاییدیه ایران خودرو و سایپا کسب کرده است. با بهترین قیمت و اعتماد به استاندارد می‌توانید آن را از تجهیز خودرو ثمین خریداری فرمایید.
